精品久久洲久久久久护士免费,青青热久免费精品视频在app,天天色综合5,亚洲日本乱人伦中文字幕2,丁香六月激情,天天视频天天爽,亚洲人成网站77777·c0m

1、本膠為一種廣譜型粘合劑，適用于聚乙烯、聚丙烯、聚酯、聚酰胺等薄膜及相應(yīng)鍍鋁膜之間的復(fù)合。

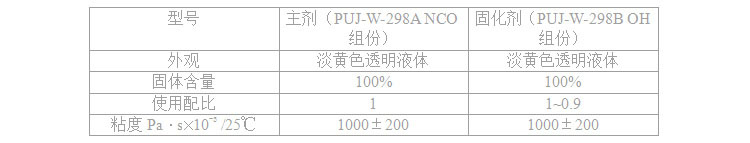

2、配比量：主劑（含 NCO 組份）：固化劑（含 OH 基組份）=1﹕1~0.9。
使用過(guò)程的配比量，應(yīng)經(jīng)過(guò)實(shí)驗(yàn)確定精確比值。

1、將主劑、固化劑分別倒入無(wú)溶劑復(fù)膜機(jī)上專用保溫桶內(nèi)，點(diǎn)動(dòng)按鍵即可生產(chǎn)。
2、涂布量：1.0—3.0g/㎡（視基材不同，經(jīng)實(shí)驗(yàn)得出最佳用量)。
3、復(fù)合壓力：在不損壞薄膜的情況下，盡可能提高復(fù)合壓力。
4、操作溫度：兩組份預(yù)熱溫度為35℃~40℃。
5、熟化時(shí)間與溫度：熟化室應(yīng)保持在 50±5℃之間（根據(jù)季節(jié)的不同自我選定）。由于該膠屬緩膠化性化合物，要求熟化時(shí)間較長(zhǎng)，一般需 24~48 小時(shí)。時(shí)間越長(zhǎng)粘合強(qiáng)度越好。

1、復(fù)合基材表面張力是否符合要求（被粘接的基材表面需經(jīng)電暈處理，清潔干燥、無(wú)灰塵、油污，其中，PET的表面張力不得低于42達(dá)因；NY作為中間層時(shí)必須經(jīng)雙面處理，表面張力不得低于50達(dá)因；OPP、CPP及PE的表面張力不得低于38達(dá)因）。
2、由于油墨，基材固有的化學(xué)助劑，會(huì)影響膠粘劑復(fù)合強(qiáng)度，建議正式成批使用前，先行試驗(yàn)，以求達(dá)到理想效果。
3、每次生產(chǎn)完畢，應(yīng)對(duì)上膠系統(tǒng)、涂布系統(tǒng)用溶劑/清潔劑進(jìn)行清洗，以免影響各系統(tǒng)正常運(yùn)行。
4、本產(chǎn)品應(yīng)儲(chǔ)存于陰涼干燥處，避免陽(yáng)光直曬，保質(zhì)期 8個(gè)月。啟蓋后，應(yīng)盡快將 余膠用完。
5、不同膠種嚴(yán)禁混用。
